一．无杆气缸的分类
无杆气缸是指利用活塞直接或直接方式连接外界履行渠道，并使其跟从活塞完成往复运动的气缸，这种气缸的特点就是没有活塞杆这个部件，都是经过气缸内部的活塞通气移动的一起带动外部的渠道，然后到达节省装置空间空间
意图，如果说有杆气缸的装置空间约2.2倍行程的话，无杆气缸能够缩减到约1.2倍行程，并且定位精度也比较高，
一般需要和导引组织配套，无杆气缸根据作业原理分为磁偶式无杆气缸（磁性气缸）和机械触摸式无杆气缸。

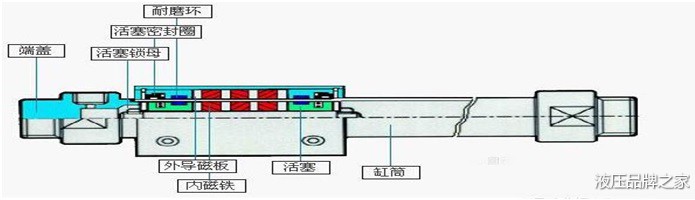

（1）磁耦式无杆气缸：磁耦式无杆气缸在活塞上装置一组高强磁性的永久磁环，这样磁力线经过薄壁缸筒与套在
外面的另一组磁环效果，因为两组磁环磁性相反，具有很强的吸力。当活塞在缸筒内被气压推动时，则在磁力效果
下，外部滑块内的磁环被活塞上的磁环磁力线影响，做同步移动。气缸活塞的推力有必要与表里磁环的吸力相适应，
不然当使用气压过高或负载过重时，会导致活塞推力过大，磁环相互之间的吸引力无法坚持的时分，表里磁环会脱
开，气缸作业呈现不正常，专业术语称之为脱靶。
（2）机械触摸式无杆气缸：机械触摸式无杆气缸是指使用活塞直接方式衔接外界履行渠道，并使其跟从活塞完成
往复运动的气缸，没有活塞杆这个部件，经过气缸内部的活塞通气移动的一起带动外部的渠道，机械式无杆气缸是
靠钢带与渠道相连拉动。在气缸缸管轴向开有一条槽，活塞与滑块在槽上部移动。为了防止走漏及防尘需求，在开
口部选用密封带和防尘不锈钢带固定在两头缸盖上，活塞架穿过槽，把活塞与滑块连成一体。活塞与滑块衔接在一
起，带动固定在滑块上的履行机构完成往复运动。
二．无杆气缸的保养与注意事项
无杆和其他气动设备相同假设不注意维护保养作业，就会过早损坏或频频发生缺点，使设备的运用寿数大大降
低，在对气动设备进行维护保养时，应针对发现的事端征兆，及时采用方法，这样可削减和防止缺点的发生，
延伸元件和系统的运用寿数。因而，企业应拟定气动设备的维护保养处理标准，加强处理教育，严厉处理。好的准则才能让好的产品发挥它应有的功能。
全体来说，无杆气缸在运用过程中有以下几个注意事项：
运用前
（1）为除去配管中的锈、异物和废水，请尽可能接近方向控制阀设备过滤器。
（2）请运用镀锌管、尼龙管、橡胶管等耐腐蚀的配管材料。
（3）关于气缸和方向控制阀之间的配管，请承认其截面是否拥有所规则的活塞速度一切必要的有用截面积。
（3）配管前为除去管中的异物、切屑等，请用压缩空气进行铲除。
（4）与气动元件产品相联时，请不要混入密封带、粘着剂等异物。
（5）加在活塞杆上的负载请一贯坚持作用在轴向情况。
运用后
（1）运用无杆气缸的最合适温度为5-60℃，温度逾越60℃时，请考虑密封件的质料；若温度低于5℃时，由于回路中的水分冻住，可能会发生事端，请考虑防止冻住。
（2）请不要在有腐蚀危险的环境中运用无杆气缸，否则会构成损害或工作不良，假设必定要在这样的环境中运用，请联络咱们。
（3）运用的压缩空气有必要是清洁的，水分少的空气。
（4）缓冲的目的是利用空气的可压缩性，吸收运动部件的动能，使活塞和端盖在行程结束不至于发生碰击。
（5）气动缓冲在出厂时已调好。由于实践负荷改动要调整缓冲的可慢慢地向右翻滚针阀，逆时针时削弱。
（6）请不要将气缸直接用于切削液、冷却液、粉尘和飞溅物的环境。有必要在此环境中运用时，请在气缸上加防尘罩。
其它
（1）在逾越容许规划的大惯性场合运用气缸，可能会构成气缸的损坏。
（2）请不要击打气缸筒外壳，构成伤痕，这将是构成动作不良的原因。
（3）请在水平面上设备，假设设备面不平，也可能构成动作不良。
（4）要注意因外力惯性力原因，有时会引起气缸内发生惯性负压，使缸内密封圈脱离，构成外泄。
